Was bedeutet NOT gate?

Ein „NOT gate“ ist das englische Wort für das NICHT-Gatter. Das NOT-Gatter hat genau einen Eingang und einen Ausgang und verneint das Eingangssignal, also es kehrt den logischen Wert um.

Wie sieht ein NOT-Gatter aus?

Ein NOT-Gatter erkennt man am Schaltsymbol mit einem einzigen Eingang und einem einzigen Ausgang. Am Ausgang sitzt ein kleines „Bläschen“ (Kreis), das die Verneinung zeigt. Dadurch lässt sich das NOT- bzw. NICHT-Gatter leicht von UND- und ODER-Gattern unterscheiden.

Welche Zeichen verwendet man für die Verneinung beim NICHT-Gatter?

Für die Verneinung beim NICHT-Gatter verwendet man zum Beispiel den Überstrich „A̅“, das Apostroph „A′“ oder das Zeichen „¬“ wie in „¬A“. Alle diese Schreibweisen bedeuten, dass das Eingangssignal A negiert wird.

Was liegt beim NICHT-Gatter am Ausgang an, wenn am Eingang eine 1 anliegt?

Beim NICHT-Gatter liegt am Ausgang eine 0 an, wenn am Eingang eine 1 anliegt. Das NICHT-Gatter verneint den Eingangswert, daher wird aus dem logischen Zustand 1 am Eingang der logische Zustand 0 am Ausgang.

Video

Zurück zum Text

Weiter lernen Empfohlenes passendes Video

NICHT-Gatter

Wichtige Inhalte in diesem Video

NICHT-Gatter Schaltsymbol

(00:12)

NICHT-Gatter Wahrheitstabelle

(01:35)

Du möchtest wissen, was ein NICHT-Gatter ist? Im diesem Beitrag und im Video zeigen wir dir die Wahrheitstabelle und den booleschen Ausdruck .

Inhaltsübersicht

NICHT-Gatter Schaltsymbol

im Videozur Stelle im Video springen

(00:12)

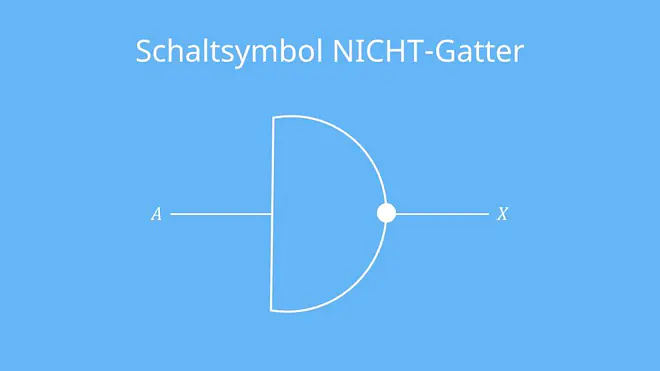

Dieses ist auch unter dem Namen Komplement-Gatter, Invertierer oder Not-Gatter bekannt. Anders als alle anderen Logikgatter hat es nur einen Eingang und einen Ausgang und ist damit das simpelste der Logikgatter . Dies ist sein Schaltzeichen:

NICHT-Gatter, Logikgatter, Komplement-Gatter, Invertierer, Not-Gatter — Schaltzeichen NICHT-Gatter

NICHT-Gatter Wahrheitstabelle

im Videozur Stelle im Video springen

(01:35)

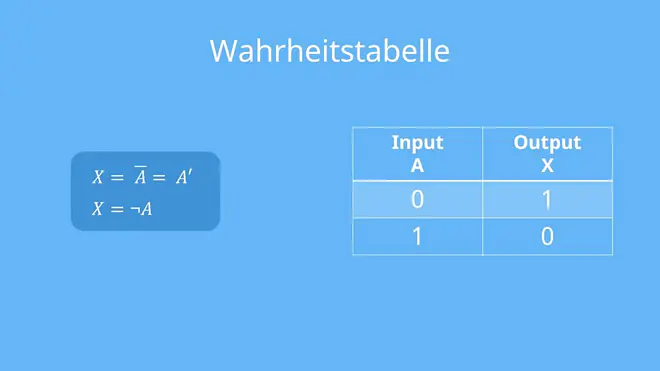

Doch was passiert nun mit dem Eingangssignal? Betrachten wir die Wahrheitstabelle. Links hast du beide Möglichkeiten für den Input A, die 0 und die 1. Wie du vielleicht schon erkannt hast, dreht das NICHT-Gatter das Eingangssignal um, also aus 1 wird 0 und umgekehrt.

NICHT-Gatter Wahrheitstabelle, Logikgatter, Komplement-Gatter, Invertierer, Not-Gatter — Wahrheitstabelle

Der Boolesche Ausdruck dafür lautet:

$X=\overline{A}=A^\prime$

Dies kann auch so geschrieben werden:

$X=\neg A$

Nun weißt du, wie Logikgatter funktionieren und kennst schon ein spezifisches Logikgatter , das NICHT-Gatter.

Studyflix vernetzt: Hier ein Video aus einem anderen Bereich

NICHT-Gatter — häufigste Fragen

(ausklappen)

Was bedeutet NOT gate?

Ein „NOT gate“ ist das englische Wort für das NICHT-Gatter. Das NOT-Gatter hat genau einen Eingang und einen Ausgang und verneint das Eingangssignal, also es kehrt den logischen Wert um.
Wie sieht ein NOT-Gatter aus?

Ein NOT-Gatter erkennt man am Schaltsymbol mit einem einzigen Eingang und einem einzigen Ausgang. Am Ausgang sitzt ein kleines „Bläschen“ (Kreis), das die Verneinung zeigt. Dadurch lässt sich das NOT- bzw. NICHT-Gatter leicht von UND- und ODER-Gattern unterscheiden.
Welche Zeichen verwendet man für die Verneinung beim NICHT-Gatter?

Für die Verneinung beim NICHT-Gatter verwendet man zum Beispiel den Überstrich „A̅“, das Apostroph „A′“ oder das Zeichen „¬“ wie in „¬A“. Alle diese Schreibweisen bedeuten, dass das Eingangssignal A negiert wird.
Was liegt beim NICHT-Gatter am Ausgang an, wenn am Eingang eine 1 anliegt?

Beim NICHT-Gatter liegt am Ausgang eine 0 an, wenn am Eingang eine 1 anliegt. Das NICHT-Gatter verneint den Eingangswert, daher wird aus dem logischen Zustand 1 am Eingang der logische Zustand 0 am Ausgang.
