Du möchtest wissen, was ein ODER-Gatter ist? Im diesm Beitrag und im Video dazu zeigen wir dir die Wahrheitstabelle und den booleschen Ausdruck .
Inhaltsübersicht

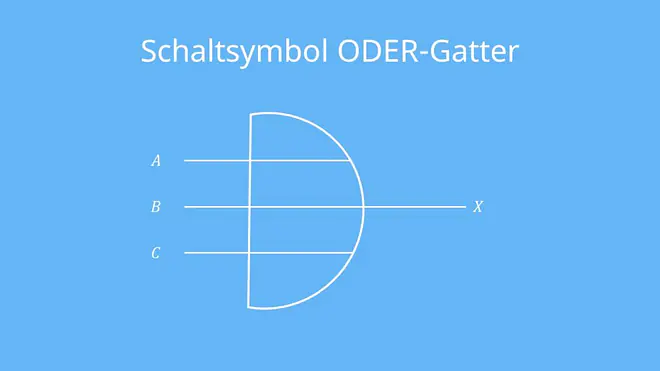

Schaltsymbol ODER-Gatter
Schauen wir uns nun das ODER-Gatter an. Es wird häufig auch als Or-Gatter oder Or-Logik bezeichnet und entspricht dem logischen Oder. Das Symbol für dieses Gatter sieht folgendermaßen aus:
Wir betrachten hier beispielhaft 3 Inputs, da diese die Funktionsweise dieses Gatters gut abbilden. Es könnten allerdings auch weniger oder mehr sein.

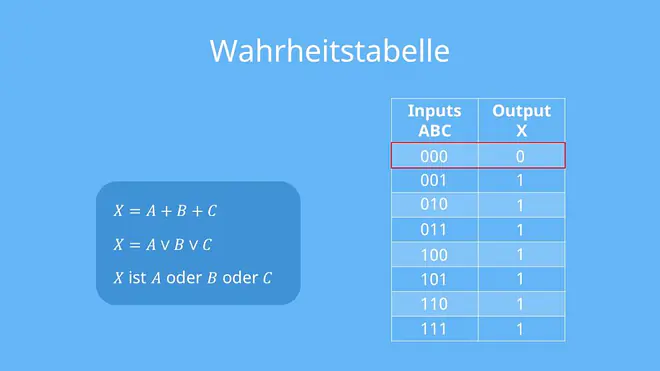

ODER-Gatter Wahrheitstabelle
Was macht nun dieses Gatter mit den Eingangssignalen? Betrachten wir die passende Wahrheitstabelle. Links sehen wir eine Auflistung aller möglicher Kombinationen der Inputs A, B und C. Rechts wird der Output für die jeweilige Eingangsmöglichkeit aufgetragen. Bei dem ODER-Gatter ist der Output X immer HIGH, wenn einer oder mehrere der Inputs auch HIGH sind. Nur wenn alle Inputs 0 sind, ist der Output auch 0.
Der Boolesche Ausdruck für diese Operation lautet:
Es gibt hier verschiedenen Schreibweisen, die dir begegnen können. Diese bedeuten aber genau das gleiche. Das Zeichen in der zweiten Gleichung ist dabei das ODER-Zeichen. Es kann also auch „X ist A oder B oder C“ gesprochen werden.
Nun weißt du, wie das ODER-Gatter funktioniert und wie es in deinem Schaltplan aussehen könnte.
Studyflix vernetzt: Hier ein Video aus einem anderen Bereich
ODER-Gatter — häufigste Fragen
(ausklappen)
ODER-Gatter — häufigste Fragen
(ausklappen)-
Was bedeutet Gatter?Ein Gatter ist ein Bauteil der Digitaltechnik, das aus mehreren Eingangssignalen (0/1) nach einer festen Logik genau ein Ausgangssignal berechnet. Je nach Gattersorte entsteht am Ausgang also entweder 0 oder 1, abhängig davon, welche Eingangskombination anliegt.
-
Was ist eine ODER-Schaltung?Eine ODER-Schaltung ist eine logische Verknüpfung, bei der der Ausgang 1 (HIGH) wird, sobald mindestens ein Eingang 1 ist. Nur wenn alle Eingänge 0 (LOW) sind, bleibt der Ausgang 0. Das gilt genauso bei zwei wie bei drei oder mehr Eingängen.
-
Wofür ist OR?„OR“ ist der logische ODER-Operator und wird benutzt, um mehrere Eingänge oder Bedingungen zu einer Aussage zusammenzufassen. Das Ergebnis ist wahr (1), wenn mindestens eine der beteiligten Aussagen wahr ist. In Schaltungen entspricht „OR“ dem ODER-Gatter.
-
Was ist der Unterschied zwischen XOR und OR?Der Unterschied zwischen „XOR“ und „OR“ ist, dass „OR“ 1 liefert, wenn mindestens ein Eingang 1 ist, also auch bei 1 und 1. „XOR“ liefert nur dann 1, wenn genau ein Eingang 1 ist. Bei zwei Eingängen ist 1 XOR 1 daher 0.
Nach Beantwortung speichern wir deine Antwort, um Studyflix zu verbessern. Mehr dazu erfährst du in unserer Datenschutzerklärung.
Logikgatter verstehen
Das ODER-Gatter gehört zu den Logikgattern und ist ein Grundbaustein in digitalen Schaltungen. Wer sich mit Logikgattern beschäftigt, vergleicht Eingänge und Ausgänge und liest dazu Wahrheitstabellen und boolesche Ausdrücke. So wird klar, wie digitale Signale nach festen Regeln verarbeitet werden und wie aus 0 und 1 logische Verknüpfungen entstehen. Im Informatikbereich findest du passende Videos zu diesem und verwandten Themen.
