Was ist ein Balkendiagramm? Und wo liegt der Unterschied zum Säulendiagramm? Dieser Beitrag beantwortet die Fragen und erklärt dir, wie du ein Balkendiagramm / Säulendiagramm erstellen kannst. Anschließend zeigen wir dir ein Beispiel und erzählen zum Schluss alles, was du über die verschiedenen Sonderformen wissen musst.
Der Aufbau eines Diagramms lässt sich am Besten grafisch erklären. Überzeug dich selbst mit unserem Lernvideo zum Balkendiagramm / Säulendiagramm.
Inhaltsübersicht
Balkendiagramm einfach erklärt
Das Balkendiagramm zählt schon in der Grundschule zu den am häufigsten genutzten Arten von Diagrammen
. Mit ihm kannst du Datenreihen mittels schmaler Balken grafisch darstellen. Dies ist sowohl mit absoluten als auch mit relativen Häufigkeiten möglich.
Wahrscheinlich wirst du auch öfter dem Begriff „Säulendiagramm“ begegnen. Prinzipiell handelt es sich dabei um genau das Gleiche. Der einzige Unterschied ist, dass beim Balkendiagramm die „Balken“ horizontal bzw. waagrecht angeordnet sind, beim Säulendiagramm hingegen sind die „Säulen“ vertikal bzw. senkrecht angeordnet. Entscheidend bei beiden Diagrammen ist die Länge des Rechtecks. Sie gibt Auskunft über die Häufigkeit der jeweiligen Merkmalsausprägung. Die Breite enthält jedoch, anders als beim Histogramm
, keine Informationen. Du kannst sie also je nach Geschmack frei wählen. Nur einheitlich sollte sie sein.
Balkendiagramm erstellen

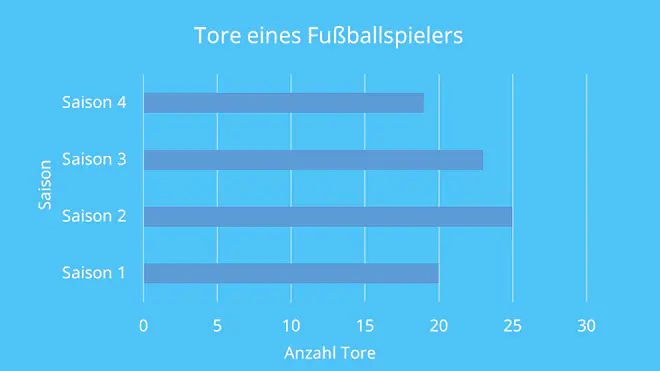

Möchtest du ein Balkendiagramm erstellen, werden an die senkrechte Achse die Merkmalsausprägungen geschrieben und an die waagrechte Achse die Häufigkeiten der Ausprägungen.
Im Falle dieses Beispiels ist das Merkmal die Tore eines Fußballspielers. Die Merkmalsausprägungen sind vier verschiedene Saisons. Die Häufigkeiten, also die Toranzahl, kannst du an der waagrechten Achse ablesen. So schoss der Fußballer beispielsweise in der zweiten Saison 25 Tore und in der ersten Saison 20 Tore.
Studyflix vernetzt: Hier ein Video aus einem anderen Bereich
Säulendiagramm erstellen

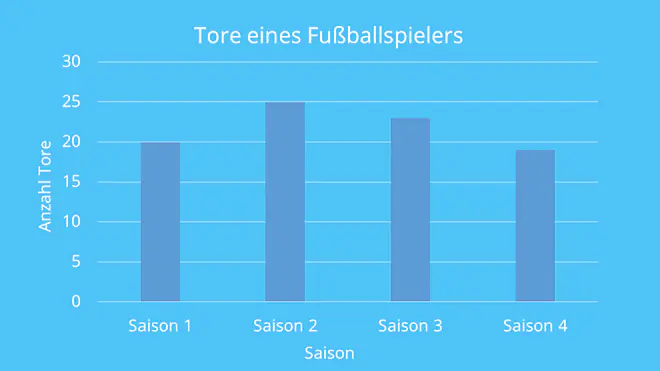

Beim Säulendiagramm werden die Achsen genau umgekehrt beschriftet. Die Aussagekraft ist aber identisch. Ist also bereits ein Balkendiagramm gegeben, reicht es, dieses um 90 Grad zu drehen, um ein Säulendiagramm zu erhalten.
Wie du siehst, hat sich von den Informationen selbst wirklich überhaupt nichts geändert.
Beispiel
Du kannst mit Balkendiagrammen / Säulendiagrammen auch mehrere Merkmale gleichzeitig darstellen. Dies eignet sich besonders, um verschiedene Datenreihen zu vergleichen.

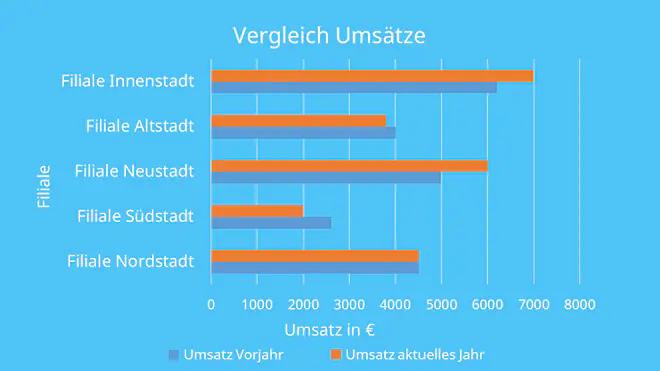

Möchtest du beispielsweise die aktuellen Umsätze der verschiedenen Filialen deines Unternehmens mit den Umsätzen des Vorjahres vergleichen, werden die Unterschiede in einem Balkendiagramm / Säulendiagramm schnell ersichtlich.
| Filiale | Umsatz Vorjahr | Umsatz aktuelles Jahr |
| Filiale Nordstadt | 4.500€ | 4.500€ |
| Filiale Südstadt | 2.700€ | 2.000€ |
| Filiale Neustadt | 5.000€ | 6.000€ |
| Filiale Altstadt | 4.000€ | 3.800€ |
| Filiale Innenstadt | 6.300€ | 7.000€ |

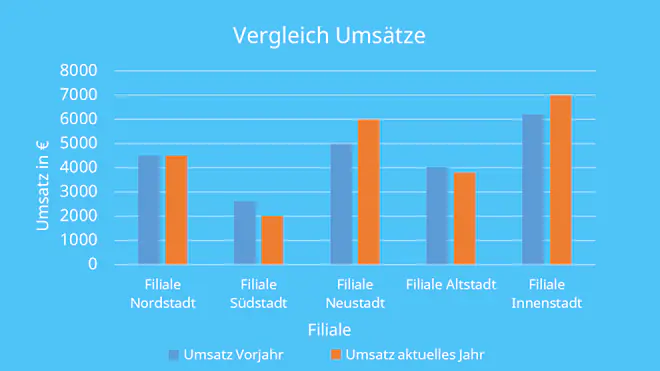

Beispiel Säulendiagramm
In diesem Beispiel ist es allerdings sinnvoller die Darstellung durch ein Säulendiagramm zu wählen. Die einzelnen Filialen lassen sich so leichter abgrenzen und der Unterschied zwischen den Umsätzen ist deutlicher zu erkennen. Das heißt, das obige Balkendiagramm wird einfach um 90 Grad gedreht.
Um das Ergebnis noch krasser zu verdeutlichen, kann man die zu vergleichenden Säulen auch so überlappen lassen, dass die größere Säule die kleinere immer leicht verdeckt. So wird auch bei sehr geringen Unterschieden, wie zum Beispiel in der Altstadt Filiale, direkt klar, in welchem Geschäftsjahr der höhere Umsatz erzielt wurde. Werden die Säulen / Balken überlappend dargestellt, spricht man von einem überlappendem Säulendiagramm bzw. überlappendem Balkendiagramm.
bei sehr langen Beschriftungen und vielen Merkmalsausprägungen bietet das Balkendiagramm die bessere Übersicht.

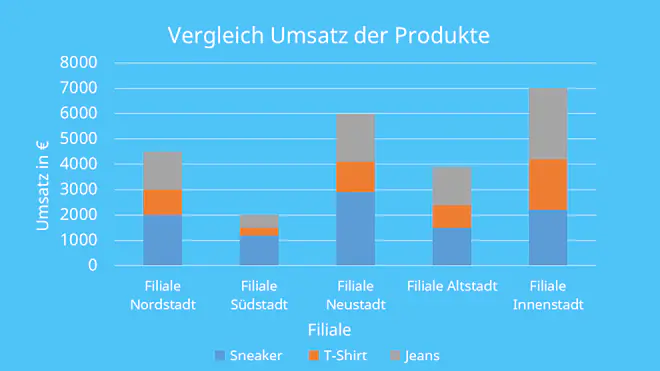

gestapeltes Balkendiagramm / Säulendiagramm
Als weitere Sonderform gibt es das gestapelte Balkendiagramm / Säulendiagramm. Hier werden die Merkmalsauprägungen nochmal in Unterkategorien eingeteilt. Im Bezug auf deine Filialen könntest du den Umsatz beispielsweise noch in die verschiedenen verkauften Produkte unterteilen. Damit kannst du genau aufschlüsseln, welches Produkt in welcher Filiale am besten ankommt. Da es sich immer noch um kurze Beschriftungen und wenige Merkmalsausprägungen handelt, wird erneut das Säulendiagramm bevorzugt.
Umsatz aktuelles Jahr:
| Filiale | Sneaker | T-Shirt | Jeans |
| Filiale Nordstadt | 2.100€ | 900€ | 1.500€ |
| Filiale Südstadt | 1.400€ | 250€ | 350€ |
| Filiale Neustadt | 2.700€ | 1.700€ | 1.600€ |
| Filiale Altstadt | 1.500€ | 800€ | 1.500€ |
| Filiale Innenstadt | 2.400€ | 2.000€ | 2.600€ |
Es ist deutlich zu erkennen, dass deine Geschäfte den geringsten Umsatz mit dem Verkauf von T-Shirts erzielen.

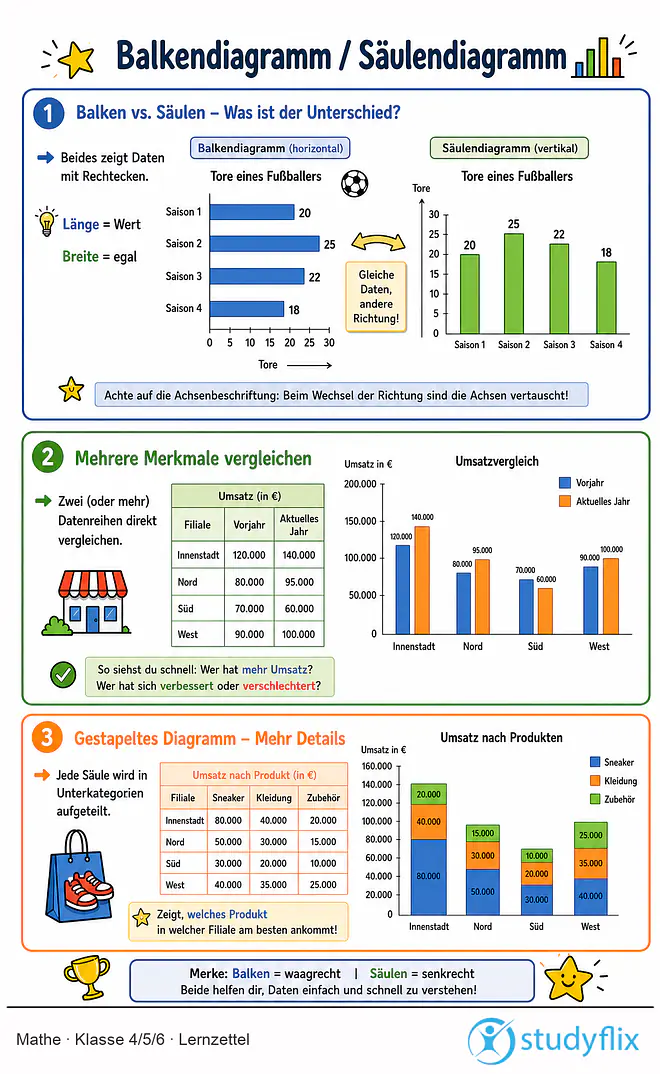

Mit Balken- und Säulendiagrammen lassen sich Daten graphisch darstellen. Dabei enthält nur die Länge der Balken / Säulen Information über die Daten. Balkendiagramme werden mit waagrechten Rechtecken gezeichnet und Säulendiagramme mit senkrechten. Zu den Sonderformen zählen gruppierte Diagramme, sie eignen sich besonders, um verschiedene Datenreihen zu vergleichen, überlappende Diagramme und gestapelte Diagramme, welche die Daten nochmals in Unterkategorien teilt.
Balkendiagramm / Säulendiagramm — häufigste Fragen
(ausklappen)
Balkendiagramm / Säulendiagramm — häufigste Fragen
(ausklappen)-
Wie liest man die Werte aus einem Balken- oder Säulendiagramm ab?Werte aus einem Balken- oder Säulendiagramm liest man ab, indem man zuerst die passende Kategorie an der Kategorienachse sucht und dann zur Spitze des Balkens oder der Säule geht. Danach liest man an der Zahlenskala den zugehörigen Wert ab. Zum Beispiel: Der Balken zur zweiten Saison endet bei 25 Toren.
-
Wann verwendet man ein Balkendiagramm?Ein Balkendiagramm verwendet man, wenn man Häufigkeiten von verschiedenen Kategorien übersichtlich vergleichen will und die Kategorien gut nebeneinander passen. Ein Balkendiagramm ist besonders praktisch, wenn die Beschriftungen lang sind oder es viele Kategorien gibt, weil waagrechte Balken dann leichter zu lesen sind.
-
Wann sollte man kein Balkendiagramm verwenden?Ein Balkendiagramm sollte man eher nicht verwenden, wenn es nur wenige Kategorien gibt und die Beschriftungen kurz sind, weil ein Säulendiagramm dann oft klarer wirkt. In so einem Fall lassen sich die einzelnen Kategorien leichter voneinander abgrenzen, wenn die Säulen senkrecht stehen.
-
Wie erklärt man einem Kind ein Balkendiagramm?Ein Balkendiagramm erklärt man einem Kind, indem man sagt: Jeder Balken gehört zu einer Kategorie und je länger der Balken ist, desto größer ist die Zahl dazu. Dann zeigt man, dass die Kategorien an einer Achse stehen und die Zahlen an der anderen. Konkret: Saison 1 hat einen kürzeren Balken als Saison 2, wenn weniger Tore gefallen sind.
Diagramme verstehen
Balken- und Säulendiagramme gehören zu den wichtigsten Diagrammen in der Statistik. Wer sich mit Diagrammen beschäftigt, ordnet Werte aus Tabellen und liest Informationen aus grafischen Darstellungen ab. So erkennst du schneller Unterschiede, Mengen und Entwicklungen in Daten. Weitere Videos dazu findest du in unserem Statistikbereich.
