Im folgenden Artikel möchten wir dir die Grundlagen des PID-Reglers näherbringen. Dabei gehen wir auf den Aufbau ein und erklären dir außerdem seine Übertragungsfunktion , sowie seine Anwendungen. Schau dir für eine kurze Zusammenfassung am besten unser Video dazu an.

Quiz zum Thema PID Regler
Inhaltsübersicht

Definition des PID-Reglers

Merke
Ein PID Regler setzt sich aus einem P-Glied, I-Glied und einem D-Glied zusammen. Das bedeutet, dass die Steuergröße u(t) beziehungsweise die Stellgröße y(t) aus Proportional-, Integral- und Differenzial-Anteilen der Regeldifferenz e(t) gebildet wird.

Zusätzlich beinhaltet der Regler die Berechnung der Regeldifferenz e(t) aus dem Sollwert und dem Istwert.

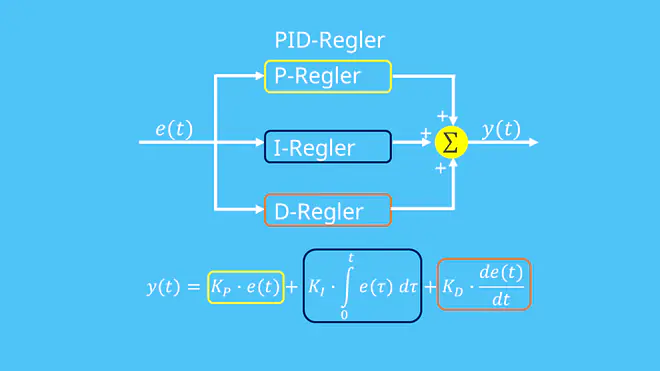

PID-Regler, P-Regler, I-Regler, D-Regler
direkt ins Video springen
Definition des PID-Reglers

P-Anteil

Der P-Anteil der Stellgröße y(t), wird allein vom aktuellen Wert der Regeldifferenz e(t) beeinflusst. Dabei ist y(t), wie der Name schon sagt, proportional zum Wert von e(t). Mathematisch lässt sich dieser Zusammenhang folgendermaßen ausdrücken.

y(t) = K_P\cdot e(t)

Je größer K_p ist, desto schneller reagiert der Regler auf Änderungen des Sollwerts.

Eine wichtige Unzulänglichkeit eines Reglers, der allein aus einem P-Anteil besteht (P-Regler), ist, dass die Regeldifferenz e(t) nicht zu 0 werden kann und somit Sollwert und Istwert nicht übereinstimmen können. Für die Regeldifferenz im eingeschwungenen Zustand eines geschlossenen Regelkreises mit P-Regler und negativer Rückführung, der mit einem Einheitssprung angeregt wird, gilt:

e = \frac{1}{1 + K_P}

Das bedeutet also, dass zwar durch Erhöhung des Proportionalitätsfaktors K_P eine beliebig kleine Regeldifferenz erreicht werden kann, gleichzeitig wird aber der Regelkreis für große K_P instabil und neigt zu Schwingungen.

I-Anteil

PID-Regler, Integration, Zeit
direkt ins Video springen

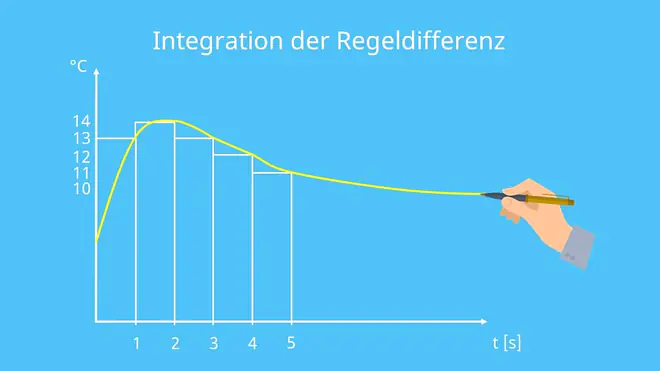

Integration der Regeldifferenz

Im Gegensatz zu einem P-Regler, ist die Stellgröße bei einem I-Regler sowohl vom aktuellen Wert der Regeldifferenz als auch von den vergangenen Werten abhängig. Der I-Anteil integriert dabei die Regeldifferenz. Praktisch bedeutet das, dass die vorangegangenen Werte summiert werden. Mathematisch ergibt sich für die Stellgröße y(t) folgende Beziehung:

y\left(t\right) = K_I\cdot\int_{0}^{t}e\left(\tau\right)d\tau

Das heißt, dass der Anteil der Stellgröße, für den der I-Regler verantwortlich ist, solange steigt, bis die Regeldifferenz zu Null geworden ist. Solange danach keine Änderungen am Sollwert vorgenommen werden bleibt die Stellgröße konstant. Auf den Faktor K_I wird weiter unten in unserem Artikel genauer eingegangen.

Eine wichtige Eigenschaft des I-Reglers ist also, dass die Regeldifferenz zu Null wird und damit der Sollwert und der Istwert des Regelkreises übereinstimmen. Ein Nachteil des I-Reglers ist allerdings, dass er im Allgemeinen nur langsam auf Änderungen des Sollwerts reagiert.

D-Anteil

Der D-Anteil betrachtet nicht die eigentlichen Werte der Regeldifferenz, sondern deren zeitliche Änderung. Dadurch ist es möglich den aktuellen Trend der Regeldifferenz festzustellen und ihren zukünftigen Wert zu schätzen. Entsprechend ist das Ziel eines D-Reglers nicht die Regeldifferenz zu 0 werden zu lassen, sondern, dass keine Änderung der Regeldifferenz mehr auftritt.

Mathematisch ergibt sich die Stellgröße für den D-Anteil zu:

y(t) = K_D\cdot\frac{de(t)}{dt}

Der Faktor K_D bestimmt wie viel Einfluss der D-Anteil auf die Stellgröße besitzt, auf ihn wird bei der allgemeinen Gleichung des PID-Reglers genauer eingegangen. Grundsätzlich wird der D-Anteil klein gehalten, da Rauschen auf dem Messsignal für den Istwert unvermeidbar ist und sich damit die Regeldifferenz kontinuierlich ändert.

Der PID-Regler

Werden die drei Anteile nun, wie im Blockschaltbild zu sehen ist, kombiniert, so erhält man einen Regler, der die Eigenschaften der einzelnen Anteile vereint. Dieser wird als PID-Regler bezeichnet. Mathematisch ergibt sich seine Gleichung für die Stellgröße aus der Summe der einzelnen Anteile.

y\left(t\right) = K_P\cdot e\left(t\right) + K_I\cdot\int_{0}^{t}e\left(\tau\right)d\tau + K_D\cdot\frac{de\left(t\right)}{dt}

Häufig wird die Reglergleichung auch in folgender Form angegeben:

y(t) = \ K_P\cdot\left(e(t) + \ \frac{1}{T_N}\cdot\int_{0}^{t}{e\left(\tau\right)\ d\tau} + T_V\cdot\frac{de(t)}{dt}\right)

Dabei wurde K_I durch \frac{K_P}{T_N} und K_D \cdot T_V ersetzt und anschließend K_P ausgeklammert.

Die Nachstellzeit \mathbf{T_N}

T_N wird als Nachstellzeit des Reglers bezeichnet. Die Nachstellzeit bezeichnet die Zeit, die verstreichen muss, damit der I-Anteil gleich dem P-Anteil ist. Gleichzeitig ist sie ein Maß dafür, wie stark der Einfluss des I-Anteils ist. Je größer die Nachstellzeit ist, desto geringer ist der Einfluss des I-Anteils und umgekehrt.

Die Vorhaltezeit \mathbf{T_V}

Die Vorhaltezeit oder auch Vorhaltzeit T_V ist ein Maß für den Einfluss des D-Anteils. Sie gibt an wie weit in die Zukunft der der aktuelle Trend (Steigung) der Regelgröße angenommen werden soll.

Übertragungsfunktion des PID-Reglers

Durch Laplacetransformation der Reglergleichung lässt sich die Übertragungsfunktion des PID-Reglers im Bildbereich aufstellen.

G\left(s\right) = \frac{Y(s)}{E(s)} = K_P\cdot\left(\frac{T_VT_N\cdot s^2 + T_N\cdot s+1}{T_N\cdot s}\right)

Das Vorgehen ist dabei wie folgt. Zuerst werden die einzelnen Bestandteile der Gleichung in den Bildbereich überführt.

Aus:

y(t) = \ K_P\cdot\left(e(t) + \ \frac{1}{T_N}\cdot\int_{0}^{t}{e(\tau)\ d\tau} + T_V\cdot\frac{de(t)}{dt}\right)

Wird:

Y(s) =\ K_P\cdot\left(E(s) +\ \frac{1}{T_N}\cdot\frac{E\left(s\right)}{s} + T_V\cdot E(s)\cdot s\right)

Da die Übertragungsfunktion das Verhältnis von Ausgansgröße zur Eingangsgröße darstellt, muss die Gleichung nun noch in die Form \frac{Y(s)}{E(s)} gebracht werden.

Dafür wird zunächst E(s) ausgeklammert:

Y\left(s\right) = K_P\cdot E\left(s\right)\left(1 +\ \frac{1}{T_N}\cdot\frac{1}{s} + T_V\cdot s\right)

und anschließend auf die andere Seite der Gleichung gebracht:

\frac{Y(s)}{E(s)} =\ K_P\cdot\left(1 +\ \frac{1}{T_N}\cdot\frac{1}{s} + T_V\cdot s\right)

Für eine anschaulichere Darstellung der Gleichung werden die Terme innerhalb der Klammer noch auf den gleichen Nenner gebracht:

\frac{Y(s)}{E(s)} =\ K_P\cdot\frac{T_N\cdot s + 1 + T_VT_N\cdot s^2}{T_N\cdot s} = K_P\cdot\frac{T_VT_N\cdot s^2 + T_N\cdot s + 1}{T_N\cdot s}

Quiz zum Thema PID Regler

Polstellen-Kompensation

Eine wichtige Eigenschaft des PID-Reglers ist die Möglichkeit, die Polstellen einer Regelstrecke durch eigene Nullstellen zu kompensieren. Dafür wird das Zählerpolynom der Übertragungsfunktion faktorisiert, indem dessen Nullstellen gefunden werden:

G\left(s\right) =\frac{Y(s)}{E(s)} = \ K_P\cdot\frac{T_VT_N\cdot s^2 + T_N\cdot s + 1}{T_N\cdot s}

Die Nullstellen des Zählerpolynoms ergeben sich zu:

T_{1,2} = \frac{-T_N\pm\sqrt{T_N^2-4\cdot T_VT_N}}{2\cdot T_VT_N}

Damit lässt sich die Übertragungsfunktion des PID-Reglers in folgender Form darstellen:

G\left(s\right) = \frac{Y(s)}{E(s)} = \ K_{PID}\cdot\frac{(T_1\cdot s + 1)(T_2\cdot s + 1)}{s}

mit K_{PID} = \frac{K_P}{T_N}

Die sich so im Nenner ergebenden Nullstellen können genutzt werden, um Pole der Regelstrecke zu kompensieren und damit den Regelkreis zu vereinfachen. Dafür müssen die Zeitkonstanten T1 bzw. T2 den Zeitkonstanten der Pole der Regelstrecke entsprechen. Es bietet sich an vor allem instabile Pole oder langsame Zeitkonstanten zu kompensieren, um die Übertragungsfunktion des Systems zu vereinfachen.
