Regelstrecke

Wichtige Inhalte in diesem Video

Regelstrecke Definition

Regelstrecken mit Ausgleich

Regelstrecken ohne Ausgleich

Übertragungsfunktion einer Regelstrecke

PT1-Regelstrecke

PT2-Regelstrecke

Im folgenden Artikel erklären wir dir die Grundlagen zur Regelstrecke und gehen dabei auf die verschiedenen Arten von Regelstrecken ein. Für einen schnellen Überblick zum Thema, schau dir am besten unser Video an.

Inhaltsübersicht

Regelstrecke Definition

im Videozur Stelle im Video springen

Merke

Als Regelstrecke wird der Teil eines Regelkreises bezeichnet, der durch einen Regler beeinflusst werden soll.

Der Eingang der Regelstrecke ist dabei die Stellgröße y(t) und ihr Ausgang die Regelgröße x(t). Der Einfluss der Stellgröße auf die Regelgröße ist dabei im Bildbereich über die Übertragungsfunktion G(s) der Regelstrecke gegeben.

Grundsätzlich wird zwischen zwei Arten von Regelstrecken unterschieden: den Regelstrecken mit und ohne Ausgleich.

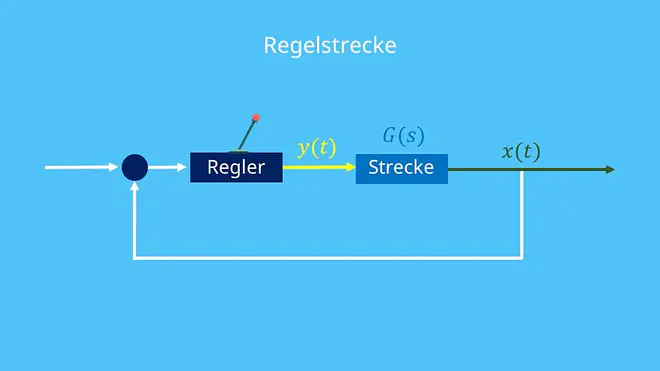

Regelstrecke, Regelkreis — Regelstrecke Darstellung

Regelstrecken mit Ausgleich

im Videozur Stelle im Video springen

Eine Regelstrecke wird als Regelstrecke mit Ausgleich bezeichnet, wenn ihr Ausgang bei gleichbleibendem Eingang einen konstanten Wert anstrebt. Konkret handelt es sich bei Regelstrecken, die keinen I-Anteil haben, um Regelstrecken mit Ausgleich. Das beinhaltet alle P-, PD-, PT_n– und Totzeitstrecken.

Regelstrecken ohne Ausgleich

im Videozur Stelle im Video springen

Regelstrecken ohne Ausgleich erreichen bei gleichbleibendem Eingang keinen konstanten Endwert am Ausgang. Beispielsweise ist ihr Ausgang bei Anregung durch einen Sprung stetig steigend. Es handelt sich dabei um Regelstrecken mit integrierendem Verhalten. Dazu zählen unter anderem reine I-Regelstrecken, IT_n Regelstrecken, PID-Strecken.

Übertragungsfunktion einer Regelstrecke

im Videozur Stelle im Video springen

Die Übertragungsfunktion einer Regelstrecke stellt das Verhältnis von ihrem Ausgang zu ihrem Eingang im Bildbereich dar und wird mit G(s) bezeichnet. Die Übertragungsfunktion beschreibt also das Verhältnis $\frac{X(s)}{Y(S)}$ der Regelgröße x zur Stellgröße y.

In der Regel handelt es sich bei G(s) um eine gebrochen-rationale Funktion mit einem Polynom im Zähler und im Nenner. Die Pol- und Nullstellen dieser Polynome geben darüber Auskunft, um was für eine Art von Regelstrecke es sich handelt.

$G(s)=\frac{Z\"ahlerplolynom\ (s)}{Nennerpolynom\ (s)}$

Übertragungsfunktion mathematisch bestimmen

Mathematisch kann die Übertragungsfunktion einer Regelstrecke aus deren Differenzialgleichung bestimmt werden. Das Vorgehen wird zum Beispiel in unserem Artikel zum PT1-Glied demonstriert. Grundsätzlich wird dafür zunächst die Differenzialgleichung der Regelstrecke laplacetransformiert und anschließend das Verhältnis von Ausgangs- und Eingangsgröße gebildet. Weiter unten in diesem Artikel findet sich eine Übersicht der gängigen Regelstrecken mit ihren jeweiligen Übertragungsfunktionen und Differenzialgleichungen.

Übertragungsfunktion in der Praxis bestimmen

In der Praxis kann die Übertragungsfunktion einer unbekannten Regelstrecke gewonnen werden, indem auf die Strecke ein bekanntes Testsignal (z.B. Einheitssprung) gegeben wird und gleichzeitig deren Ausgang gemessen wird. Das gemessene Ausgangssignal entspricht in diesem Fall der Sprungantwort im Zeitbereich und gibt Aufschluss über die Übertragungsfunktion der Regelstrecke.

Alternativ ist es möglich, die Übertragungsfunktion über den Frequenzgang zu bestimmen. Dafür werden auf das System am Eingang sinusförmige Signale unterschiedlicher Frequenz gegeben und gleichzeitig der Ausgang betrachtet. Aus dem Verhältnis des Ein- und Ausgangssignals ist es dann möglich, das Bodediagramm , also den Amplitudengang und Phasengang des Systems, zu erstellen und daraus die Übertragungsfunktion zu ermitteln.

Lineare Regelstrecken

Kommen wir nun zu den linearen Regelstrecken beziehungsweise zu P-Regelstrecke.

P-Regelstrecke

im Videozur Stelle im Video springen

Eine P-Regelstrecke entspricht einem P-Glied und weist dementsprechend identische Eigenschaften auf. Die Ausgangsgröße der P-Regelstrecke ist also proportional zu ihrem Eingang.

Ihre Differenzialgleichung lautet:

$x(t)=K\cdot\ y(t)$

Die Übertragungsfunktion ergibt sich entsprechend als:

$G(s)=\frac{X(s)}{Y(s)}=K$

PT1-Regelstrecke

im Videozur Stelle im Video springen

Eine PT1-Regelstrecke, auch als System 1. Ordnung bezeichnet, wird durch ein PT1-Glied beschrieben. Das Ausgangssignal erreicht seinen Endwert also nicht sofort, sondern erst nach einer Verzögerung.

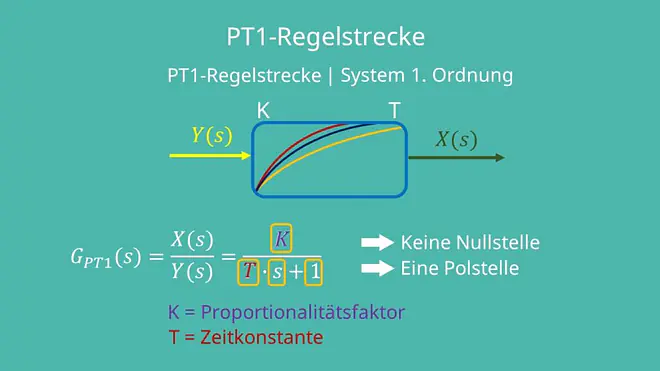

PT1 Regelstrecke, PT1 Glied, PT1 Symbol, PT1 Übertragungsfunktion — Symbol der PT1 Regelstrecke

Differenzialgleichung:

$x(t)+T\cdot\frac{dx(t)}{dt}=\ K\cdot\ y(t)$

Übertragungsfunktion:

$G_{PT1}(s)=\frac{X(s)}{Y(s)}=\frac{K}{T\cdot s+1}$

Für eine genauere Betrachtung inklusive der Sprungantwort und des Bodediagramms schau dir unseren Beitrag zum PT1 Glied an.

PT2-Regelstrecke

im Videozur Stelle im Video springen

Bei einer PT2-Regelstrecke handelt es sich um zwei in Reihe geschaltete PT1-Glieder. Systeme mit PT2 Verhalten werden auch als Systeme 2. Ordnung bezeichnet.

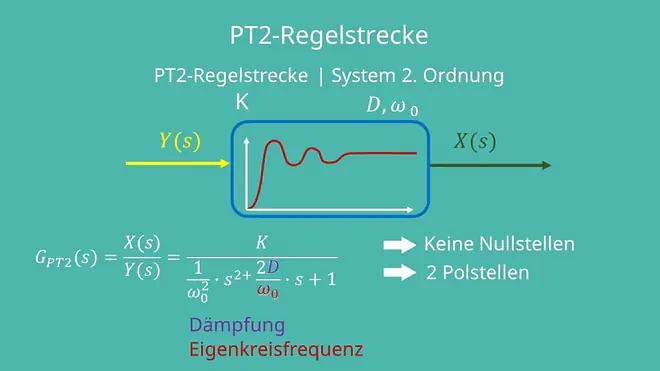

PT2 Regelstrecke, PT2 Glied, PT2 Symbol, PT2 Übertragungsfunktion — Symbol der PT2 Regelstrecke

Differenzialgleichung:

$\frac{1}{\omega_0^2}\cdot\frac{d^2x(t)}{dt^2}+\frac{2D}{\omega_0}\cdot\frac{dx(t)}{dt}+x(t)=K\cdot\ y(t)$

Übertragungsfunktion:

$G_{PT2}(s)=\frac{X(s)}{Y(s)}=\frac{K}{\frac{1}{\omega_0^2}\cdot s^{2+}\frac{2D}{\omega_0}\cdot s+1}$

D wird hierbei als Dämpfung und als Eigenkreisfrequenz bezeichnet.

Quiz zum Thema Regelstrecke

Totzeitglied

im Videozur Stelle im Video springen

In der Praxis ist das Totzeitglied häufig ein Bestandteil einer Regelstrecke und tritt in der Regel in Verbindung mit anderen Übertragungsgliedern auf. Es beschreibt häufig die Verzögerungen, die durch Signallaufzeiten beziehungsweise Transportvorgänge auftreten.

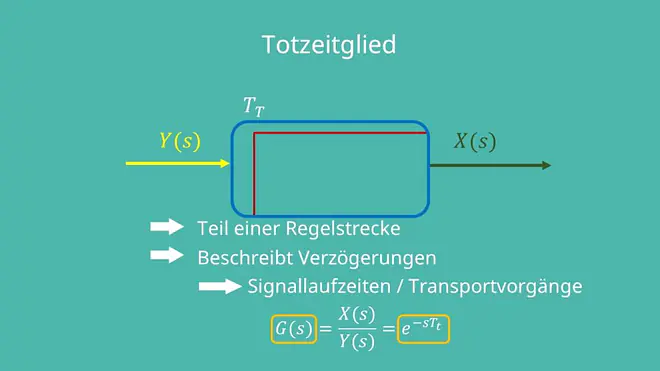

Totzeitglied Regelstrecke, Totzeitglied ,Totzeitglied Symbol, Totzeitglid Übertragungsfunktion — Totzeitglied

Differenzialgleichung:

x(t)=y(t-T_t)

Übertragungsfunktion:

$G(s)=\frac{X(s)}{Y(s)}=e^{-sT_t}$
