Von einem Kurzschluss hast du sicher schon einmal gehört. Aber was ist ein Kurzschluss überhaupt und wie entsteht er? Das erklären wir dir in unserem Artikel und im Video.
Inhaltsübersicht
Was ist ein Kurzschluss?
Einen Kurzschluss erzeugst du, wenn du den Plus- und Minuspol einer elektrischen Quelle ohne Verbraucher miteinander verbindest. Dem elektrischen Strom wird damit fast kein Widerstand mehr entgegen gesetzt, weswegen ein Kurzschluss entsteht.
Auf dem Weg des geringsten Widerstands gelangt der Strom somit ungehindert vom einen Pol einer Spannungsquelle zum anderen. Das führt dazu, dass die Stromstärke stark ansteigt. Du sprichst dann von einem Kurzschlussstrom.
Durch den Kurzschluss können sich die Leiter so sehr erhitzen, dass Brände entstehen.
Ein Kurzschluss tritt auf, wenn die beiden Pole einer Spannungsquelle ohne den Widerstand eines Verbrauchers verbunden werden. Dabei entsteht ein sehr hoher Strom (Kurzschlussstrom) und Elektrogeräte können kaputt gehen.
Wie entsteht ein Kurzschluss?

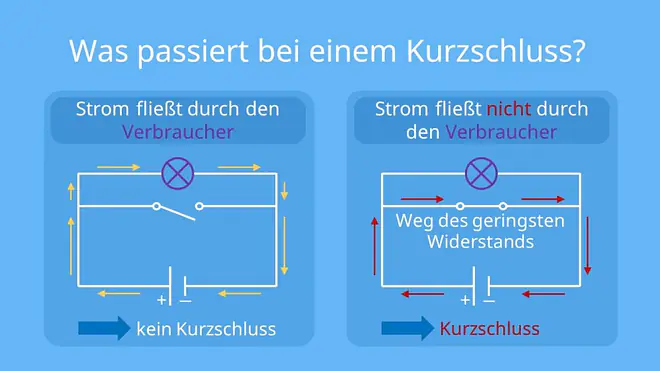

Ein Kurzschluss entsteht, wenn der Plus- und Minuspol einer Spannungsquelle direkt miteinander verbunden werden.
In einem Stromkreis machen Bauteile wie Verbraucher den Großteil des Widerstands aus. Leiter dagegen setzen dem elektrischen Strom nur einen sehr kleinen Widerstand entgegen.
In einem Stromkreis wählt der elektrische Strom immer den Weg des geringsten Widerstands. Sobald er also die Möglichkeit bekommt, von einem Pol zum anderen zu gelangen, ohne durch einen Verbraucher zu fließen, tut er das. So kommt es zu einem Kurzschluss. Das kann zum Beispiel passieren, wenn
- eine Isolierung kaputt geht oder fehlerhaft ist
- Wasser in das Gerät eingedrungen ist
- Fehler im Aufbau auftreten
Achtung! Ein Kurzschluss ist sehr gefährlich. Du solltest ihn also unbedingt vermeiden und im Kontakt mit elektrischem Strom immer auf alle Sicherheitsvorkehrungen achten.
Studyflix vernetzt: Hier ein Video aus einem anderen Bereich
Nach Beantwortung speichern wir deine Antwort, um Studyflix zu verbessern. Mehr dazu erfährst du in unserer Datenschutzerklärung.
Kurzschlussstrom
Als Kurzschlussstrom bezeichnest du den elektrischen Strom, der bei einem Kurzschluss fließt. Er hat eine enorm hohe Stromstärke.
Das liegt daran, dass dem Strom bei einem Kurzschluss kein nennenswerter Widerstand entgegengesetzt wird. Aus dem Grund kann er ungehindert von einem Pol zum anderen durch den Leiter fließen.
So kommt die hohe Stromstärke zustande, die wegen der Erhitzung des Leiters große Gefahren birgt.
Elektrische Sicherung
Um gefährliche Folgen zu vermeiden, werden in Stromkreisen immer Sicherungen eingebaut. Sie bemerken die hohe Stromstärke sofort und trennen daraufhin den Stromkreis. Es kann also kein Kurzschlussstrom mehr fließen.
So werden Elektrogeräte geschützt und es tritt keine Überhitzung auf. Schwere Folgen wie Brände bleiben also aus.
Die hohe Stromstärke des sogenannten Kurzschlussstroms stellt die größte Gefahr eines Kurzschlusses dar. Was die Stromstärke überhaupt ist und wie du sie berechnest, erfährst du im nächsten Video .
Kurzschluss — häufigste Fragen
(ausklappen)
Kurzschluss — häufigste Fragen
(ausklappen)-
Wie sieht ein Kurzschluss aus?Einen Kurzschluss erkennt man oft daran, dass plötzlich die Sicherung auslöst und ein Gerät sofort ausgeht. Manchmal sieht oder hört man auch Funken, ein kurzes „Knallen“ oder riecht verschmorten Kunststoff, weil Leitungen sehr heiß werden. Oft passiert ein Kurzschluss aber im Inneren, ohne dass man ihn direkt sieht.
-
Was ist der Unterschied zwischen einem Kurzschluss und einer Überlastung?Der Unterschied zwischen Kurzschluss und Überlastung liegt darin, wie der zu große Strom entsteht. Beim Kurzschluss sind Plus- und Minuspol fast direkt verbunden, sodass der Strom an Verbrauchern vorbei durch eine Leitung fließt. Bei Überlastung laufen zu viele Verbraucher gleichzeitig, daher steigt der Strom, obwohl der normale Weg bleibt.
-
Warum geht bei einem Kurzschluss die Lampe oft aus, statt heller zu leuchten?Bei einem Kurzschluss geht die Lampe oft aus, weil der Strom den Weg mit dem kleinsten Widerstand nimmt und nicht mehr durch die Lampe fließt. Dadurch bekommt die Lampe kaum noch Strom, während in der kurzgeschlossenen Leitung sehr viel Strom fließt. Häufig schaltet außerdem die Sicherung ab und trennt den Stromkreis.
-
Was macht man bei einem Kurzschluss?Bei einem Kurzschluss schaltet man zuerst die Stromquelle aus, zum Beispiel indem man den Stecker zieht oder die Sicherung ausschaltet. Man fasst dabei keine blanken Teile an und hält Abstand, wenn Funken oder Rauch zu sehen sind. Wenn der Fehler nicht sofort klar ist, lässt man das Gerät aus und holt Hilfe von einer Fachperson.
Stromkreise verstehen
Ein Kurzschluss passiert in einem Stromkreis und gehört zur Elektrizitätslehre. Du zeichnest einfache Schaltungen und unterscheidest zwischen Spannungsquelle, Leitungen und Verbrauchern. So erkennst du, warum der Widerstand im Stromkreis wichtig ist und warum zu viel Strom Leitungen und Geräte gefährlich stark erhitzen kann. Weitere Videos dazu findest du in unserem Elektrotechnikbereich.
